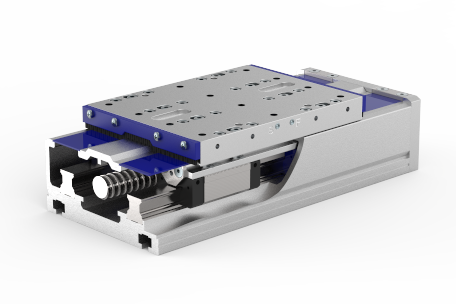

HSB-delta® 110-SSS-R/L mit Spindelantrieb

HSB-delta® 110-SSS-R/L

Kompakt-Lineareinheit der Baugröße 110 mit 2 Schlitten, Kugelgewindetrieb und
Doppelschienenführung:

Geschwindigkeit max.: v = 0,25 m/s
Beschleunigung max.: a = 20 m/s²
Führungsbelastung max.: FZ = 3000 N
Vorschubkraft max.: FX = 2000 N
  • Aluminium-Profil 110 x 50 mm mit 2 angeschraubten Kugelschienenführungen Größe 15 und 4 Kugelführungswagen Standard pro Schlitten
  • Rechts-Links-Kugelgewindetrieb Durchmesser 16 mm, mögliche Steigung 5 mm
  • mit Abdeckband
  • 2 Standard-Schlittenlängen mit 145 mm oder 265 mm, Sonderlängen möglich

Informationsmaterial HSB-delta® 110-SSS-R/L


PDF-Dokument   3D-Modell (STEP)
