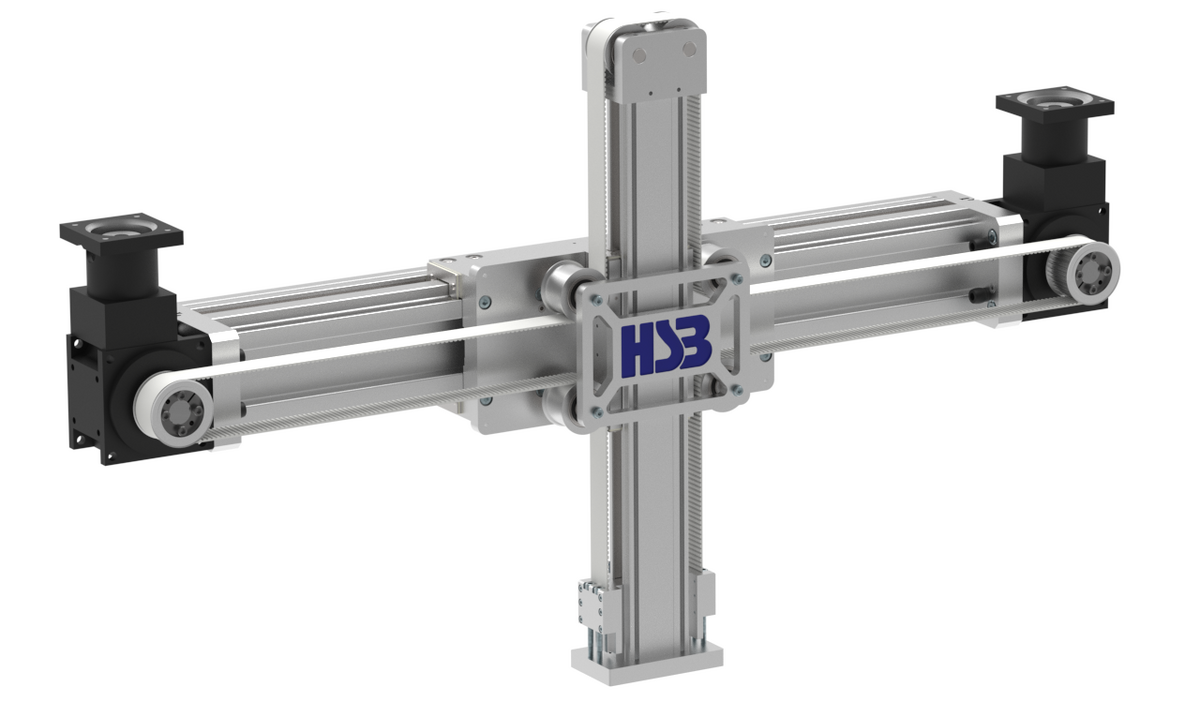

2 Achs Portallinearsystem der Baugröße 120-070 mit Zahnriemenantrieb und HSB-Rollenführung

HSB-sigma® 120-70-ZRK

Besonders in Pick-and-Place-Anwendungen spielt sie ihre Stärken aus: Dort, wo präzise, zuverlässige und schnell integrierbare Handhabungslösungen gefragt sind, liefert die Sigma ZRK beste Ergebnisse.

Durch die gezielte Steuerung der einzelnen Motoren können Bewegungen entlang der X- und Z-Achse sowohl einzeln als auch gleichzeitig erfolgen – sogar Kreisbewegungen sind möglich!

Das selbsttragende Profil ermöglicht eine direkte Montage – ganz ohne zusätzliche Rahmenkonstruktion.

Geschwindigkeit max.:v = 4 m/s
Beschleunigung max.:a = 30 m/s²
Fremdlast max.:10 kg (dynamisch)
  • 2 Aluminium-Profile 120 x 100 mm und 70 x 52 mm mit jeweils 6 Nuten für nichtrostendes Führungsband
  • X-Achse: 16 Stück HSB-Laufrollen LR 28, dynamische Tragzahl Cdyn = 3200 N, statische Tragzahl Cstat = 1850 N
    Z-Achse: 16 Stück HSB-Laufrollen LR 20, dynamische Tragzahl Cdyn = 1500 N, statische Tragzahl Cstat = 850 N
  • Zahnriemen 32 AT5-E, Synchronscheibe mit 40 Zähnen = 200 mm/Umdrehung
  • Befestigungsfläche für Applikation 136 x 80 mm
